產品簡介:

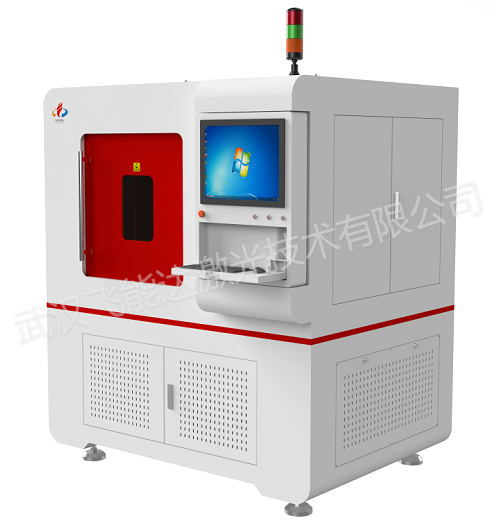

激光精密切割與刻蝕加工裝備 采用國際先進超快激光器,通過外光路的整形以及我司專業光學系統的設計,獲取更好的光學質量和更好的加工精度,從而實現對各種材料的微加工處理。
武漢飛能達激光技術有限公司在激光精密加工技術與裝備方面具有多年的技術積累,一直從事激光與各種材料的加工工藝研發。掌握不同波長、激光模式、能量密度、加工速度等參數,對金屬、陶瓷、塑料等材質及相關復合材料加工質量、精度和效率的控制規律;
自主開發三維激光精密加工技術與軟件;
在此基礎上,開發出各系列激光精密加工裝備,并實現了工業化應用;
公司可根據客戶需求(材料、加工精度和效率)提供系統解決方案和定制化服務,量身定制激光精密加工裝備和人性化的操作軟件,實現系統集成。
技術優勢:
1、自主研發切割頭,對2mm以下陶瓷基板、陶瓷電路板或1mm以下金屬薄板均可切割鉆孔,最小孔徑可達60μm,錐度小、真圓度高;
2、搭配光學大理石平臺、高精度直線電機,采用全閉環控制系統,高精度、易維護;
3、標配自動對位CCD、Z軸自動測距調焦、軟件光斑補償和負壓集成與真空吸附系統,保證定位穩定性高;
4、自主開發的切割軟件系統,易用易學,客戶可自主定制各種功能。
應用領域:
1、汽車&LED等陶瓷電路基板劃片、切割、鉆孔;
2、手機陶瓷背板外形切割 & 聽筒音孔鉆孔;
3、硅、金屬薄板結構件等精密切割、鉆孔;
4、鐘表齒輪、眼鏡外框精密外形切割。
序號 | 項目 | 技術參數 |
1 | 激光器類型 | QCW光纖激光器 |
2 | 光束質量 | M2<1.1 |
3 | 激光功率 | 75-500W |
4 | 加工方式 | 單或雙頭 |
5 | 工作幅面 | 400mm×350mm(可定制) |
6 | 平臺精度 | 定位精度: ≤±3μm |
重復定位精度:≤±1 μm | ||
7 | 切割效率 | 2-20mm/s(依材料而定) |
8 | 打孔效率 | 10-100孔/s(依材料而定) |
9 | 劃片效率 | 100-200mm/s(依材料而定) |
10 | 最小崩邊 | 10μm |
11 | 加工精度 | ±5μm |
![]() | ![]() | ![]() | ![]() |

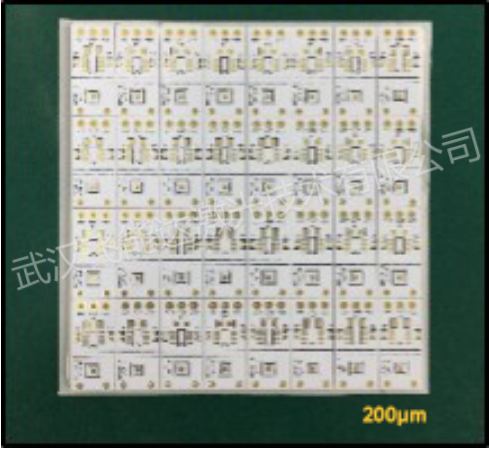

氧化鋁切孔ф1mm | 氮化鋁陶瓷切割 | 陶瓷劃片 | 陶瓷電路板 |
